熟女人妻丰满熟妇啪啪,日产乱码一区二区国产内射,国产三级黄色在线观看,美女一区二区三区在线观看视频,国产一区二区在线观看视频免费,国产高潮精品一区二区三区av,日本一区二区三区在线,国产精品三级在线专区1,精品国产福利一区二区三区,亚洲av成人一区二区三区不卡

螺紋膠作為機(jī)械連接的 “安全衛(wèi)士”，其失效往往源于操作細(xì)節(jié)的疏忽。許多用戶在使用時看似步驟正確，卻因隱藏的錯誤導(dǎo)致鎖固效果大打折扣，甚至引發(fā)設(shè)備故障。以下五個常見錯誤，務(wù)必警惕規(guī)避。

一、表面處理不徹底

金屬螺紋表面的油污、銹跡、氧化層是螺紋膠的 “隱形殺手”。油污會在膠液與金屬間形成隔離層，導(dǎo)致膠液無法充分浸潤;銹跡和氧化膜則會阻礙化學(xué)粘接反應(yīng)。例如在維修汽車發(fā)動機(jī)螺栓時，若未清除油漬直接涂膠，膠層固化后會因附著力不足，在振動中逐漸剝離。正確做法是用專用清洗劑或酒精擦拭螺紋，必要時用砂紙打磨去除氧化層，確保表面無雜質(zhì)。

二、膠量控制不當(dāng)

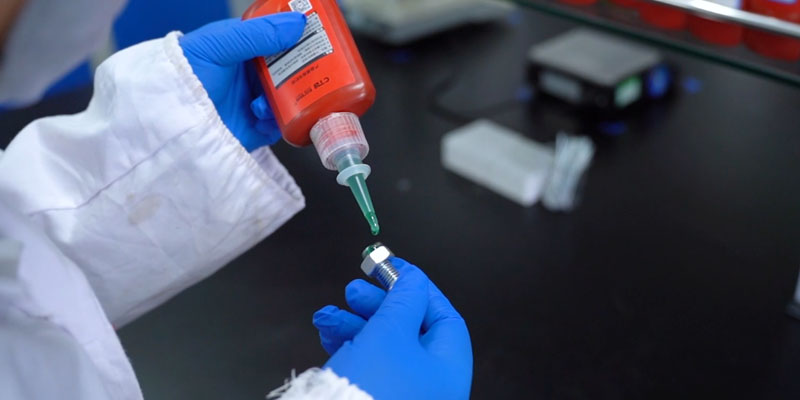

膠量過多或過少都會引發(fā)問題。膠量不足時，螺紋間隙無法被完全填充，固化后形成的膠層不連續(xù)，難以抵抗振動沖擊;膠量過多則會導(dǎo)致膠液溢出，不僅造成浪費(fèi)，還可能污染其他部件，甚至因固化時收縮不均產(chǎn)生內(nèi)應(yīng)力，降低鎖固強(qiáng)度。如管道螺紋連接中，膠液溢出后可能堵塞閥門，而膠量不足則會出現(xiàn)滲漏。建議根據(jù)螺紋尺寸涂抹：小直徑螺紋沿牙面涂一圈即可，大直徑螺紋可在 3 - 4 個對稱牙面點膠。

三、選錯型號與材質(zhì)不匹配

不同場景對螺紋膠的強(qiáng)度、耐溫性、耐腐蝕性要求迥異。將低強(qiáng)度螺紋膠用于重型機(jī)械的高強(qiáng)度連接，會因抗剪能力不足而松動;用普通螺紋膠適配不銹鋼、鋁合金等特殊材質(zhì)，則可能因固化不完全導(dǎo)致失效。例如在海洋環(huán)境中使用普通螺紋膠固定不銹鋼螺栓，鹽霧會快速侵蝕膠層，3 個月內(nèi)就可能出現(xiàn)連接松動。務(wù)必根據(jù)材質(zhì)特性(如不銹鋼需專用活化配方)和工況(如高溫環(huán)境選耐 200℃以上的型號)選擇對應(yīng)產(chǎn)品。

四、固化條件不達(dá)標(biāo)

厭氧型螺紋膠依賴無氧環(huán)境固化，若螺紋配合間隙過大(超過 0.2mm)，空氣難以排盡，會導(dǎo)致固化不完全;低溫環(huán)境下(低于 15℃)，固化速度大幅減緩，甚至停滯。在冬季戶外安裝設(shè)備時，若未采取保溫措施，螺紋膠可能 24 小時內(nèi)無法達(dá)到有效強(qiáng)度，造成連接 “假性固定”。建議小間隙螺紋優(yōu)先選高粘度膠，大間隙配合可搭配固化促進(jìn)劑;低溫環(huán)境可通過加熱設(shè)備(如熱風(fēng)槍)提升局部溫度至 25 - 30℃。

五、忽視儲存與保質(zhì)期

螺紋膠開封后若未密封保存，會因接觸空氣逐漸失效，尤其在高溫潮濕環(huán)境中，保質(zhì)期會從 12 個月縮短至 3 - 6 個月。使用過期膠液時，其固化性能已嚴(yán)重下降，表現(xiàn)為膠層發(fā)軟、強(qiáng)度驟降。儲存時需擰緊瓶蓋，置于陰涼干燥處(5 - 25℃最佳)，并標(biāo)注開封日期，優(yōu)先使用近期開封的產(chǎn)品。

螺紋膠的失效往往是多因素疊加的結(jié)果，從表面處理到型號選擇，從施工細(xì)節(jié)到儲存管理，每一步都需精準(zhǔn)把控。避開這五個錯誤，才能讓螺紋膠真正發(fā)揮 “鎖固屏障” 的作用，保障機(jī)械連接的長期穩(wěn)定。
